movePolygonal

始めにAnimation Engineを開いて、start using stack "animationEngine"
サンプルスタックは、下記をメッセージボックスにコピペしてリターンキーを
go stack \
    url "http://kenjikojima.com/livecode/ae/movePolygonal.livecode"


多角形で直線移動するオブジェクトのカスタム・キー「movePolygonal」を作って、必要なプロパティを設定します。
これは多角形で移動すると言う事で、必ずしもグラフィックの線を描かなくても、
ポイントさえ指示すれば、そのように動くようです。

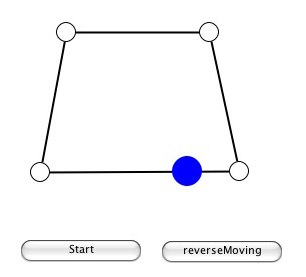

サンプルは白い丸をドラッグすれば、多角形が変形して移動する直線がわかりやすくなっています。

多角形を変形させるスクリプト（サンプルスタックの為で、movePolygonal とは直接関係ありません）
-- 「myPath」と言う名前のポリゴンのポイントを得るスクリプトは
put the points of grc “myPath”
をメッセージボックスで叩くと、以下のような５行のポイントが得られます。

114,107
257,107
287,246
88,247
114,107

１行目と５行目の数値は同じですから、この多角形は始めと最後のポイントが閉じられています。
それぞれのポイントに白い円をグラフックで作ります。
左上「ovalTL」、右上「ovalTR」、右下「ovalBR」、左下「ovalBL」

次に移動するブルーの円 (“movingBlue”)のグラフィックを作って、「movePoligonal」の “pointlist” を、
メッセージボックスから予めセットしておきます。

set the movePolygonal["pointlist"] of grc "movingBlue" to the points of grc "myPath"

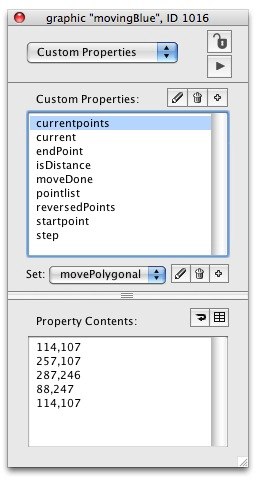

右図のインスペクターの、“pointlist”だけがセットされます。上記のポイントリストになっているはずです。

-- ポイントを変化させるスクリプト (ポイント４カ所に同じものを書き込みます）
-- setPoligon のパラメタがポイントによって変わってきます
on mouseDown
 grab me
end mouseDown

on mouseMove
 -- 右上グラフィック Oval “ovalTR” の
 -- ポリゴンのポイント 2（右上） が移動した時に、ポリゴンが変化する。パラメータは 2
 setPoligon 2
end mouseMove

on mouseUp
 -- ポイントリストを最新のデータに書き替える（上記のメッセージボックスからと同じ）
 setTpoints
end mouseUp


-- カード内に書き込む ポリゴンのポイントが移動した時のコマンド
-- パラメータ pline はポイントの順位。pline2 は始めと最後のポイント
command setPoligon pline, pline2
 put the loc of the target into tLoc
 get the points of grc "myPath"
 put tLoc into line pline of it
 if pline2 <> empty then put tLoc into line pline2 of it
 set the points of grc "myPath" to it
 setTpoints
end setPoligon

 -- ポイントリストを最新のデータに書き替える（上記のメッセージボックスからと同じ）
command setTpoints
 set the movePolygonal["pointlist"] of grc "movingBlue" to the points of grc "myPath"
end setTpoints


-- スタート、ストップのボタンを作ります。右上の図では左下のボタン
on mouseUp
 -- カスタムプロパティに flag を作って、true, false でスタート、ストップを指示します
 if the flag of me is empty then set the flag of me to false
 set the flag of me to not the flag of me
 -- the flag of me がtrue だったら、 hereWeGo に渡す
 if the flag of me then hereWeGo
end mouseUp

on hereWeGo
　　 -- movePolygonal を移動するオブジェクトに送ると、図のプロパティがセットされます
 send movePolygonal to grc "movingBlue"
 if the flag of me then send hereWeGo to me in 20 milliseconds
end hereWeGo


currentPoints  移動中のポリゴンのポイントリスト
current  現在移動中のポイントの endPoint の順位
startPoint　２点間の始めのポイント x,y
endPoint 　２点間の終わりのポイント x,y
isDistance 　移動中の2点間の始めのポイントから、現在のポイントまでピクセル
moveDone　　移動が終われば true
pointList 　　ポリゴンのポイントリスト
reversedPoints 　反対回りのポイントリスト


-- 反対向きに方向を変えるボタン（reverseMoving)
on mouseUp
 send movePolygonalReversePath to grc "movingBlue"
end mouseUp


これでベーシックな動きに関しては一通りですが、サンプルではブルーの円がストップしている時に、
ポイントを動かすとそれに従って、２点間の直線上に移動するように、書き替えています。
